Летательный аппарат ЭКИП


Человеческая мечта обладает удивительной силой. Могут пройти годы, десятилетия, но мечта, упорство и труд всё равно приведут к намеченной цели. Создание летательного аппарата «ЭКИП» — яркий пример воплощенной мечты человека о свободном полёте, удачный эксперимент российских учёных, специалистов авиационной и ракетно-космической отрасли.


Особенности летательного аппарата «ЭКИП»

В России спроектирована и прошла первичные испытания модель летательного аппарата XXI века, не имеющего аналогов в мире. Уникальное конструкторское решение русского учёного Льва Щукина даёт нашей стране шанс стать первой среди мировых авиационных держав. Речь об ЭКИПе (расшифровывается как «ЭКология И Прогресс»), аппарате внешне похожем на «летающую тарелку» с короткими крыльями и рулями управления.



Амфибийный, безаэродромный, высокоэкономичный летательный аппарат нового типа получил название «ЭКИП», сокращенное от «экология» и «прогресс». Он разработан в 80-90-х годах следующими ведущими отечественными отраслевыми предприятиями: Саратовским авиационным заводом, Авиационным концерном «ЭКИП», НПП «Триумф», РКК «Энергия» им.С.П. Королёва, МКБ «Прогресс», НПО «Сатурн», Центральным аэрогидродинамическим институтом (ФГУП ЦАГИ) им. профессора Н. Е. Жуковского, НИИ «Геодезия» и другими предприятиями. После проведения комплекса теоретических и экспериментальных исследований были изготовлены натурные автоматически управляемые аппараты ЭКИП Л2-1 и ЭКИП Л2-2. В 2001 году проект был остановлен из-за отсутствия финансирования.

Относительный вес корпуса аппарата к взлетному весу, по оценке специалистов DASA, при использовании композитных материалов, на 1/3 ниже, чем для самолетов. Это достигается тем, что конструкция позволяет равномерно распределить нагрузки на корпус аппарата. Благодаря применению композитных материалов можно существенно снизить акустическую, тепловую и радиокационную (см.стелс-технология) заметность аппарата.



Силовая установка может включать два и более маршевых высокоэкономичных двухконтурных турбореактивных двигателя и несколько вспомогательных высокоэкономичных двухгенераторных турбовальных двигателей.

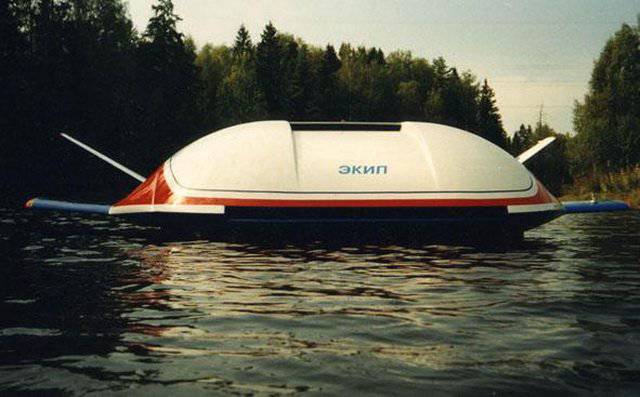

При отключении всех маршевых двигателей и при работающем хотя бы одном вспомогательном двигателе аппарат способен совершить безаварийную посадку на неподготовленные грунтовые площадки или на воду.

Для аппаратов «ЭКИП» грузоподъемностью в сотни тонн не потребуется строить специальных аэропортов с бетонными полосами длиной до 5 км., как для приёма тяжелых Б-777 (Боинг) и А-3ХХ (Эйрбас Индастриз).



Летающие тарелки семейства «ЭКИП» — принципиально новые летательные аппараты, обладающие уникальными эксплуатационными качествами. Они предназначены для перевозки пассажиров и грузов. Такие аппараты найдут применение в труднодоступных районах Крайнего Севера, станут незаменимыми при патрулировании и разведке, работ в чрезвычайных ситуациях: при тушении лесных пожаров, спасении людей на воде. Тарелка проектировалась в нескольких модификациях, в зависимости от назначения: для перевозки людей и для доставки грузов.

Краткие технические характеристики

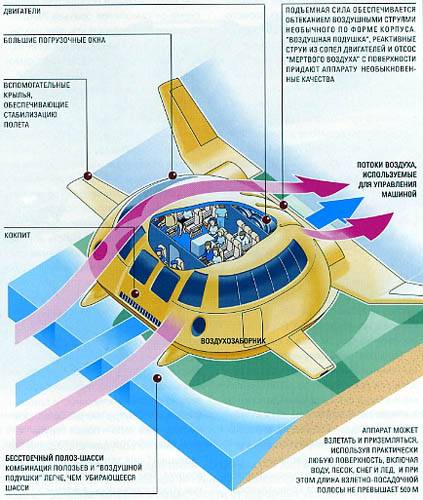

В летательных аппаратах «ЭКИП» российскими конструкторами был применён ряд новаторских технических решений:

  1. Несущий корпус аппарата в форме толстого крыла малого удлиннения, объединяющий функции крыла и фюзеляжа;
  2. Вихревая система управления движением потока воздуха на кормовой части аппарата, обеспечивающая безотрывное обтекание корпуса;
  3. Струйно-посадочное устройство на воздушной подушке, позволяющее осуществить взлёт и посадку на аэродромах любой категории, в том числе и с укороченной взлётно-посадочной полосой, на грунтовых площадках и водных поверхностях.

Летающая тарелка оборудована экономичными маршевыми реактивными двухконтурными двигателями и вспомогательными турбовальными двигателями двойного режима работы. Существующее оперение используется для расположения аэродинамических рулей. Для изготовления двигателей и корпуса применяются современные стойкие к коррозии и шумопоглощающие композиционные материалы.




Главной конструктивной особенностью «ЭКИП» является наличие специальной системы стабилизации и снижения лобового сопротивления, выполненной в виде вихревой системы управления течением пограничного слоя (УПС) воздуха, и дополнительной плоскосопельной реактивной системы — для управления аппаратом на малых скоростях и взлетно-посадочных режимах. Система (УПС) с помощью создаваемой совокупности последовательно расположенных поперечных вихрей обеспечивает безотрывное обтекание аппарата на крейсерском и взлётно-посадочном режимах полёта при углах атаки до 40°. С помощью УПС и управляющих двигателей аппараты «ЭКИП» способны осуществлять «птичью посадку» по крутым глиссадам при снижении посадочной скорости до 100 км/час.

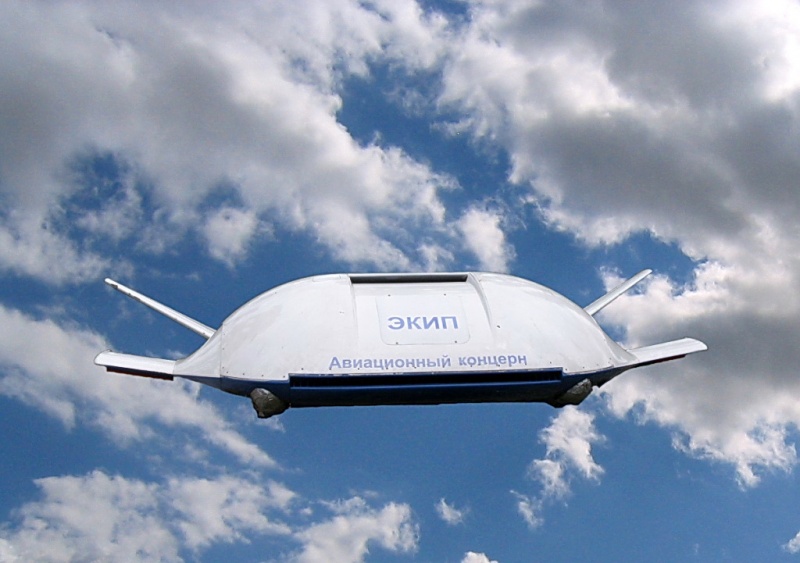

Длина разбега аппаратов на любой поверхности — по воде, болотистой местности, песку, снегу не превышает 600 метров. Различные модели по проектам имеют взлётный вес от 12 до 360 тонн и могут нести груз весом 4 до 120 тонн. Высота полёта аппаратов «ЭКИП» колеблется от З-х метров до 10 км. Крейсерская скорость полёта достигает 610 км/час. Кроме того, летающие тарелки «ЭКИП» могут осуществлять полёт в режиме экраноплана вблизи поверхности земли или воды.



Двухрежимный двигатель АЛ-34 может работать на керосине или на специальном экономичном водно-эмульсионном топливе. Особо следует отметить возможность использования на аппаратах «ЭКИП» газового топлива: природного газа, водорода.

Наряду с отсутствием необходимости в аэродроме, низким удельным весом конструкции 0,25-0,3 (уровень лучших самолётов будущего), высокой грузоподъёмностью, «ЭКИП» способен обеспечить:

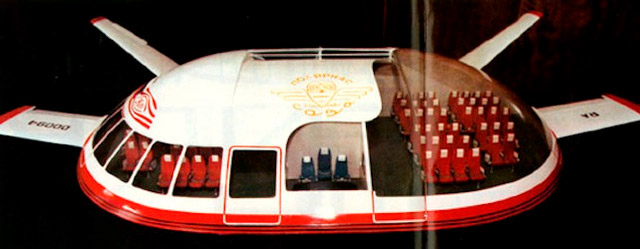

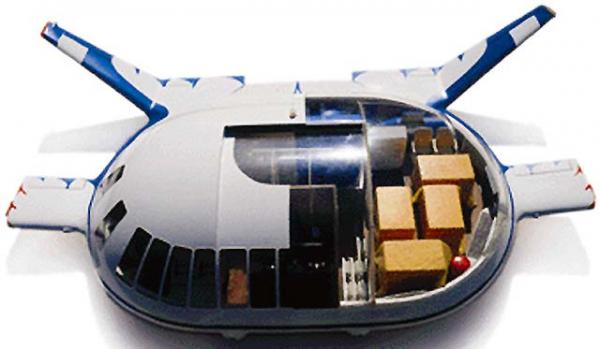

  1. Комфортные условия для пассажиров, обусловленные большими полезными объемами, в 2,5-3 раза превышающими полезные объемы современных самолётов того же взлётного веса;
  2. Экономичность — расход топлива от 17 — 20 до 11 -14 грамм/ пасс.км;
  3. Экологичность.

Все основные технологии, реализованные в рамках проекта «ЭКИП», запатентованы в России и ведущих зарубежных странах.

Незаконченная история проекта

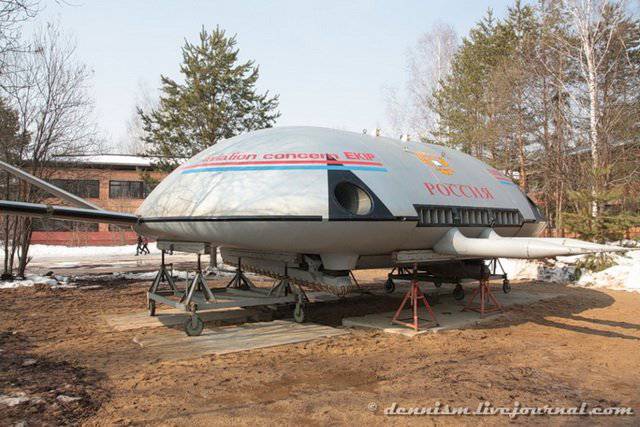

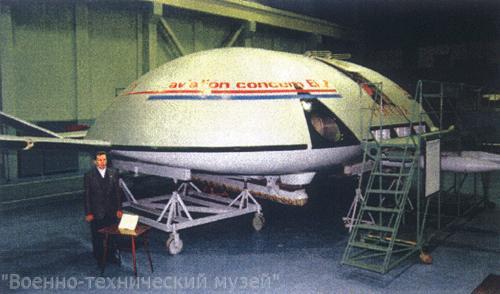

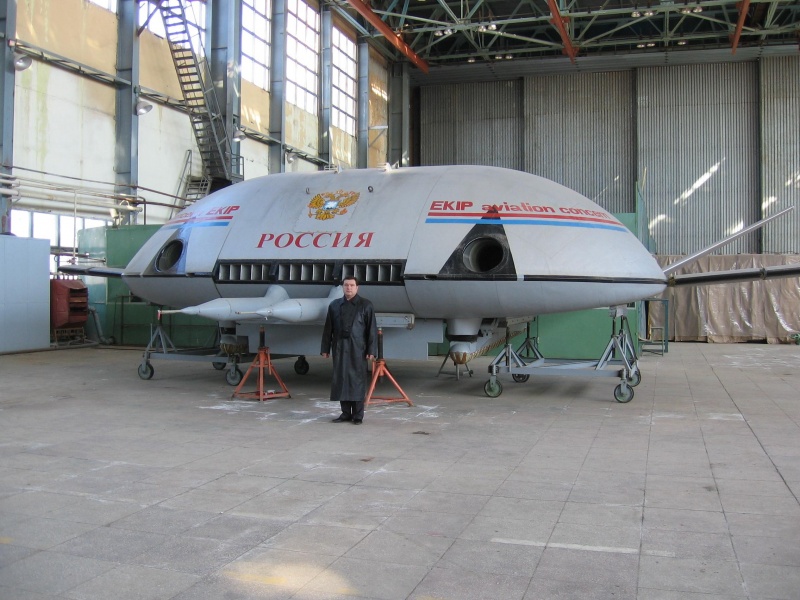

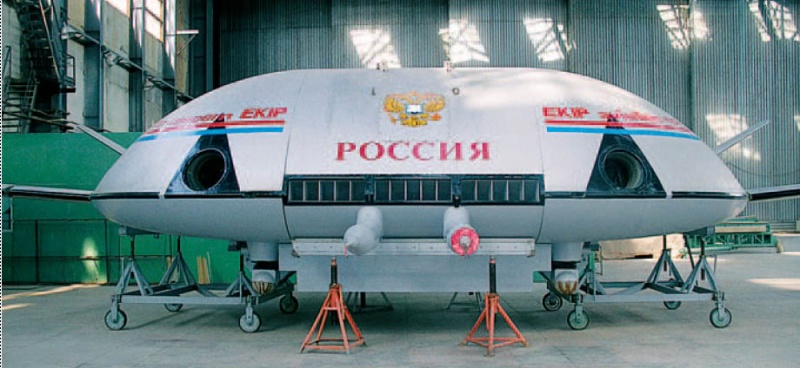

В общем, для описания всех преимуществ этого летательного аппарата, одной статьи будет мало. Почему же тогда его модель, привлекавшая к себе внимание авиационных концернов США, Китая, Японии и Объединенных Арабских Эмиратов до сих пор стоит в заводском ангаре Саратовского авиационного завода?




Почему не бороздят небо России ЭКИПы?

Здесь начинается самое интересное. Рассказать об этой грустной истории нам согласился и.о. Генерального конструктора «ЭКИПа» Семен Зельвинский.

Когда в конце 80-х — начале 90-х началось воплощение проекта в жизнь, его автор Лев Николаевич Щукин был профессором МЭИ. Благодаря организационной и финансовой поддержке зав. лабораторией МЭИ А.И. Савицкого и нынешнего гендиректора «Авиационного научно-производственного центра «ЭКИП» (АНПЦ) А.М. Масса удалось начать работы. Но для серьезных работ и испытаний требовались более существенные затраты, которые Лев Николаевич и его соратники рассчитывали получить от государства.

Летом 1993 года конструкторам показалось, что сейчас на их детище прольется «золотой дождь». Еще бы, по постановлению Правительства РФ №621 от 30.06.93 из бюджета им выделили 1,2 млрд. рублей. «Но пока эти деньги дошли до нас, они обесценились в 8 раз, — говорит Семен Зельвинский. — Их хватило только на часть проекта, но руки у нас не опустились. Мы продолжали стучаться в чиновничьи кабинеты». И ученые, казалось, добились своего.

В 1997 году, когда модель «ЭКИПа» испытывали на Саратовском авиационном заводе, туда приехал Борис Ельцин. «Летающая тарелка» заинтересовала президента, и в разговоре со Щукиным, он заявил: «Мы это поддержим».

«Наше письмо с положительной резолюцией Ельцина (поручение Пр-1734 от 24.10.97) передали управляющему президентской администрацией Павлу Бородину, — продолжает Семён Зельвинский. — Через некоторое время Щукин позвонил мне и радостно сказал: «Ну, Семён (мы с ним дружили с 50-х годов), наше дело сдвинулось». Он рассказал, что Бородин в его присутствии вызвал к себе главного бухгалтера и распорядился перевести на счет «ЭКИПа» первый транш из суммы 20 млн. долларов. Мы не знали ещё, что не получим ни цента и наши надежды бесследно исчезнут — как сахар в кипятке».

Все попытки Льва Николаевича получить деньги на работу ни к чему не привели.

В 1999 году вновь забрезжил свет в конце туннеля. Строкой 9.2.2 из бюджета России на финансирование «ЭКИПа» выделили 10 млн. рублей.

Их хватило бы для подготовки модели беспилотника к серийному производству. При этом уже имелись потенциальные инвесторы, готовые вложить свои средства и для массового промышленного производства. Нужно было только показать работающий экземпляр. Но ученый предполагает, а чиновник располагает.

«В это время всю авиационную тематику из Минэкономики перевели в Росавиакосмос. Туда же перечислили и наши 10 миллионов, — рассказывает Зельвинский. — Авиацией в Росавиакосмосе заведовал зам. генерального директора Юрий Бардин. К нему мы со Щукиным и пришли: «Мы хотели бы получить наши деньги».

«Никаких ваших денег нет»,-отозвался Бардин. Но когда я назвал номер финансового документа, чиновник вызвал начальника экономического отдела и тот «вдруг» вспомнил, что «какие-то 10 миллионов всё же приходили, но их уже потратили». Глядя на наши вытянувшие лица, Бардин принялся нас успокаивать: «Да вы не волнуйтесь. Сейчас мы напишем письмо Виктору Христенко (в то время — зам. председателя правительства РФ), у него там много дополнительных доходов, до конца года он нам деньги перечислит. От наших услуг при составлении письма помощник Бардина отказался. Это было в ноябре 1999-го.

Мы со Львом Николаевичем не привыкли к хитрым аппаратным играм, и стали ждать. Проходит неделя, другая — никакой реакции нет. Начали выяснять, что именно на письмо из Росавиакосмоса ответили в правительстве. Наконец нашёлся один порядочный человек, который по секрету рассказал, что Бардин дал распоряжение никакого письма туда не писать. И Виктор Христенко тут вообще не причем. Я до сих пор не знаю, куда опять исчезли наши деньги. Через некоторое время Бардина сняли… Так и закончилась эта история с бюджетным финансированием».


Цена вопроса

СоздательЭКИПа русский учёный Лев Щукин сильно переживал за судьбу проекта и после многочисленных попыток продолжить проект на личные средства умер от сердечного приступа в 2001 году.

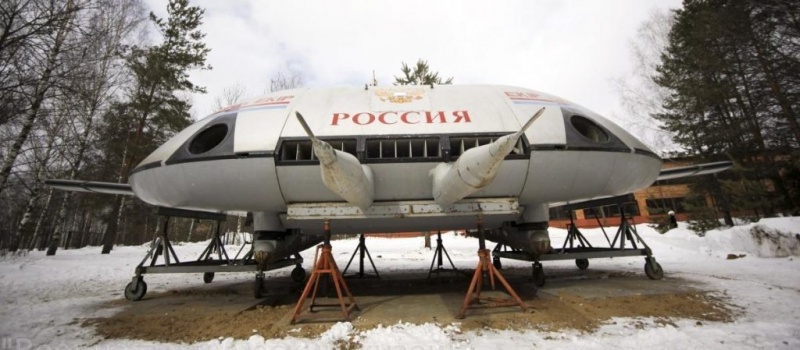

ЭКИП дожил до наших дней лишь благодаря помощи Министерства лесной промышленности и военных.

Парадоксальность ситуации заключается в том, что на готовый летательный аппарат в России есть покупатели. Например, Министерство по чрезвычайным ситуациям готово купить беспилотный вариант ЭКИПа для контроля над нефтепроводами. Но у них нет возможности финансировать доработку проекта. Для подготовки к серийному производству беспилотного аппарата нужно всего 5 млн. долларов. С учетом того, что он окупит себя за 3 года после начала серийного производства и начнет приносить прибыль через 5 лет, — это вообще не деньги.

Для создания пассажирского ЭКИПа на 40 мест и подготовки его к серийному производству требуется 160 млн. долларов (максимально пассажирский вариант ЭКИПа способен перевозить 656 человек). По расчетам экономистов, летательный аппарат нового типа будет приносить существенно большую прибыль, чем современный самолёт.

При полном отсутствии интереса со стороны российского государства руководство Саратовского авиационного завода, находящегося в критическом финансовом состоянии и входящего в концерн ЭКИП начало искать инвесторов за рубежом, что увенчалось успехом в 2000 году. В январе директор Саратовского авиазавода Александр Ермишин ездил на переговоры в США, в штат Мэриленд, где через три года должны были пройти испытания ЭКИПа. На территории базы ВМФ США, он выступил перед американскими военными и авиастроителями.

Несколько лет назад ему и генеральному конструктору концерна делали предложение построить в США завод, так как предполагаемый рынок аппаратов класса ЭКИП в США оценивают в 2-3 миллиарда долларов, но стороны договорились о партнёрском сотрудничестве. Непременное условие директора завода Александра Ермишина о финансировании параллельного производства в России американской стороной было сразу отвергнуто. С 2003 года после договоренности о сотрудничестве работы по созданию ЭКИПа на саратовском авиазаводе были остановлены ввиду кризисного финансового состояния предприятия. Российско-американский летательный аппарат, созданный на основе ЭКИПа, должен был пройти лётные испытания в 2007 г. в США в штате Мэриленд. Теперь США имеют хороший старт для разработки и производства этих аппаратов, имеющих многочисленные преимущества.

Оригинальные идеи Льва Щукина получили мировую огласку. Консорциум, объединяющий несколько европейских и российских исследовательских групп из университетов и промышленных предприятий, получил грант на проведение исследований течений, подобных обтеканию ЭКИПа. Этот проект называется «Вихревая ячейка-2050» (Vortex Cell 2050) и выполняется в рамках 6-й Европейской рамочной программы.





Источники: Авиационный концерн «ЭКИП», издательский дом «Наше время», Военно-технический музей, информационный портал «Крамола»,«Военное обозрение»,
